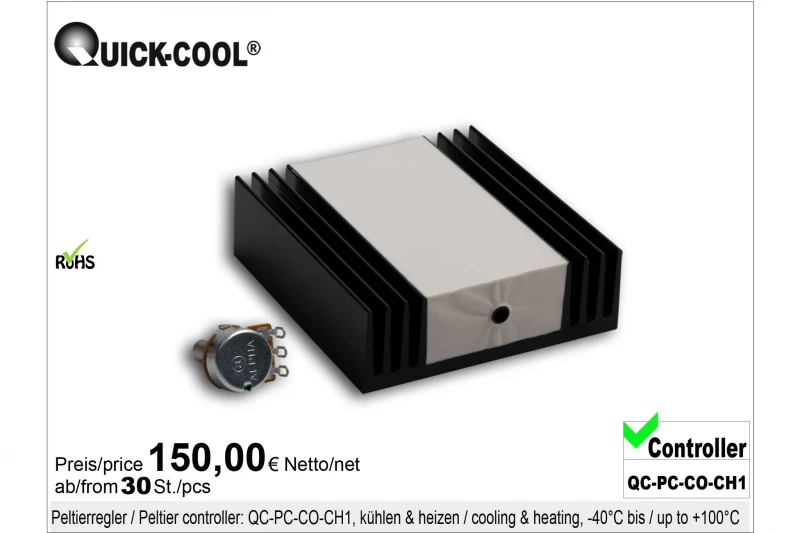

Peltier Temperaturegler | -40°C - 100°C | bis max. 48V/20A

182,61 €*

Produktnummer: QC-PC-CO-CH1

Produktinformationen "Peltier Temperaturegler | -40°C - 100°C | bis max. 48V/20A"

Der Peltiercontroller QC-PC-CO-CH1 wurde entwickelt um Peltierelemente anzusteuern.

Der Temperaturbereich des Reglers umfasst -40°C bis +100°C, wobei der Regler das Peltierelement automatisch so ansteuert, dass anforderungsgerecht geheizt oder gekühlt wird.

Die Regelparameter sind programmierbar. Über eine Schnittstelle kann das Display QC-PC-DCH1 angeschlossen werden. Das Display dient zur Anzeige aktueller Regeldaten und zur Programmierung der Regelparameter.

Mit Hilfe der Software QC-SW-DPC-01 ist es möglich das Monitoring und die Parametrierung über einen PC vorzunehmen. Hierfür muss der PC über die Verbindungsleistung QC-USB-RS-01 mit dem Regler verbunden werden

Lieferumfang:

1 Peltiercontroller QC-PC-CO-CH1
1 Temperatursensor NTC 10KΩ (β=3977K)
1 Potentiometer 10KΩ
1 Bedienungsanleitung

Technische Daten:

Versorgungsspannung: 12….24VDC/<45mA
Separate Treiberspannung 3…48VDC

Maximaler Peltierstrom 20A
Schnittstelle zum Display: 3,5mm Stereo-Klinke

Temperaturbereich: -40°C bis +100°C
Empfindlichkeit: 0,1 °C

Genauigkeit ± 1 K

P-Regelcharakteristik

Regelparameter für Heizbereich und Kühlbereich separat einstellbar

Maximale Sollwertbegrenzung einstellbar

Minimale Sollwertbegrenzung einstellbar

Maximale Ausgangsleistung einstellbar

Minimale Ausgangsleistung einstellbar

Erkennung von Sensorbruch (Displayanzeige: NP) und Kurzschluss (Displayanzeige: PSC)

RoHS-Konform

coolheatcompakt-QC-PC-CO-CH1-de.pdf

Bedienungsanleitung QC-PC-CO-CH1

Lagerware. Lieferzeit und weitere Preise: auf Anfrage

Haben Sie Fragen oder benötigen Sie weitere Informationen? Unsere Experten stehen Ihnen gerne persönlich zur Verfügung.

Allgemeine Fragen & Verkauf: Katja Hermes

+49 (0) 202 - 40 43 22

Technische Fragen: Werner Jonigkeit

+49 (0) 202 - 40 43 26

Die Temperraturvorgabe ist wahlweise über ein extern anzuschließendens Potentiometer (Lieferumfang) oder einen programmierten Fixwert vorzunehmen.

Das Gerät muss in eine Schaltung integriert werden. Es handelt sich hierbei nicht um ein Plug & Play-Gerät.

	Bedienungsanleitung QC-SW-DPC-01


	QC-SW-DPC-01
