Vapor Chamber

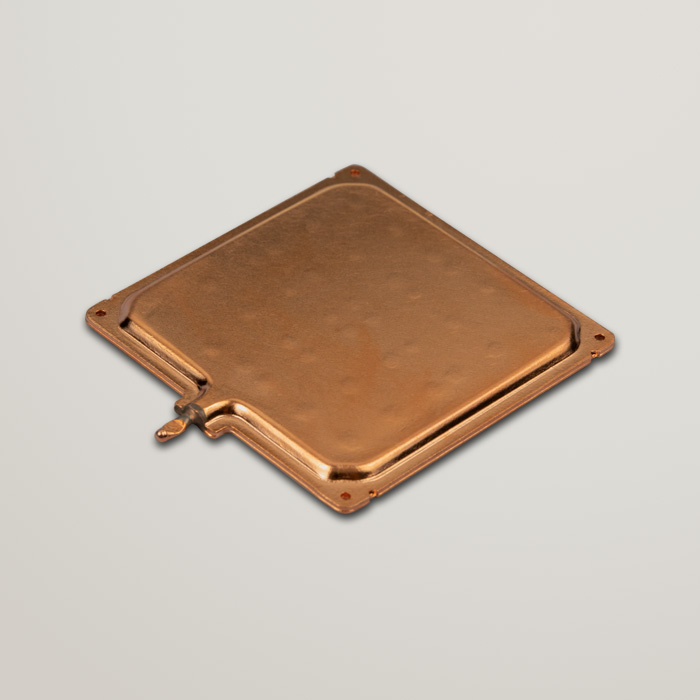

Abmessung(mm): 56x56x3mmMaterial: KupferFeatures für 3D-Heatdiffuser:- Mehr als zehnmal höhere Wärmeleitfähigkeit als massives Kupfer- Homogenisierung der Temperatur auf der gesamten Oberfläche- Aufgrund der speziellen Konstruktion entsteht keine Oberflächenwölbung / kein Aufblähen und somit keine zusätzliche Belastung für die kontaktierten Bauteile.- Temperaturbereich von >0°C bis 150°C- Ideal zur Kühlung von Hot-Spots3-D Heatdiffuser:Die Heatpipe hat sich seit mehreren Jahren am Markt als Wärmeleiter etabliert. Allerdings leiten Heatpipes die Wärme nur in axialer Richtung und können somit ohne Hilfsmittel wie Wärmekoppelelemente nur punktuell oder eindimensional Wärme leiten. An dieser Stelle setzt der neue 3-D Heatdiffuser von QUICK-OHM an. Er ermöglicht die Wärme in zwei oder drei Dimensionen zu leiten. Funktion Der 3-D Heatdiffuser arbeitet wie eine Heatpipe mit einem zweiphasigen Kreisprozess. Durch das Verdampfen eines Arbeits­mediums, zumeist Wasser, wird Wärme an einer Wärmequelle aufgenommen und an der Wärmesenke durch Kondensation wieder abgegeben. Während eine Heatpipe eine zylindrische Form und einen verhältnis­mäßig kleinen Durchmesser hat, ist ein Wärme­transport nur in axialer Richtung möglich. Heatdiffuser sind jedoch „Flächenheatpipes“, die an jeder beliebigen Stelle Wärme aufnehmen und an den kälteren Bereichen abgeben kann.Einsatzbereich:Aufgrund der mehr als zehnmal besseren Wärmeleitfähigkeit als der reinen Kupfers eignet sich der Heatdiffuser sehr gut zur Wärmeableitung von Hot Spots an benachbarte Bauteile oder an weitere Kühlelemente wie Kühlkörper.Die maximale Einsatztemperatur muss auf 150°C begrenzt werden. Temperaturen unterhalb von 0°C sollten ebenfalls vermieden werden, da der Heatpipeprozess durch das Einfrieren des Wassers nicht starten kann.Die Maximalleistung ist grundsätzlich von der Geometrie und dem Temperaturniveau abhängig.Ein 56x56x3mm großer Heatdiffuser kann beispielsweise schon eine Leistung von 130W bei 70°C übertragen.Produktion:Für individuelle Designs sind neben genauen Berechnungen auch spezielle Gesenke und Formen notwendig, die in der Regel im fünfstelligen Bereich liegen. Eine Adaption bestehender Formen ist nicht möglich.RoHS-Konform Zeichnung QHD-46003STEP-Datei QHD-46003mehr als 100 Stück: auf AnfrageHaben Sie Fragen oder benötigen Sie weitere Informationen? Unsere Experten stehen Ihnen gerne persönlich zur Verfügung.Allgemeine Fragen & Verkauf: Katja Hermes+49 (0) 202 - 40 43 22Technische Fragen: Nils Katenbrink+49 (0) 202 - 40 43 49

Heatdiffuser rechteckigAbmessung(mm): 106x70x3mmMaterial: KupferFeatures für 3D-Heatdiffuser:- Mehr als zehnmal höhere Wärmeleitfähigkeit als massives Kupfer- Homogenisierung der Temperatur auf der gesamten Oberfläche- Aufgrund der speziellen Konstruktion entsteht keine Oberflächenwölbung / kein Aufblähen und somit keine zusätzliche Belastung für die kontaktierten Bauteile.- Temperaturbereich von >0°C bis 150°C- Ideal zur Kühlung von Hot-Spots3-D Heatdiffuser:Die Heatpipe hat sich seit mehreren Jahren am Markt als Wärmeleiter etabliert. Allerdings leiten Heatpipes die Wärme nur in axialer Richtung und können somit ohne Hilfsmittel wie Wärmekoppelelemente nur punktuell oder eindimensional Wärme leiten. An dieser Stelle setzt der neue 3-D Heatdiffuser von QUICK-OHM an. Er ermöglicht die Wärme in zwei oder drei Dimensionen zu leiten. Funktion Der 3-D Heatdiffuser arbeitet wie eine Heatpipe mit einem zweiphasigen Kreisprozess. Durch das Verdampfen eines Arbeits­mediums, zumeist Wasser, wird Wärme an einer Wärmequelle aufgenommen und an der Wärmesenke durch Kondensation wieder abgegeben. Während eine Heatpipe eine zylindrische Form und einen verhältnis­mäßig kleinen Durchmesser hat, ist ein Wärme­transport nur in axialer Richtung möglich. Heatdiffuser sind jedoch „Flächenheatpipes“, die an jeder beliebigen Stelle Wärme aufnehmen und an den kälteren Bereichen abgeben kann.Einsatzbereich:Aufgrund der mehr als zehnmal besseren Wärmeleitfähigkeit als der reinen Kupfers eignet sich der Heatdiffuser sehr gut zur Wärmeableitung von Hot Spots an benachbarte Bauteile oder an weitere Kühlelemente wie Kühlkörper.Die maximale Einsatztemperatur muss auf 150°C begrenzt werden. Temperaturen unterhalb von 0°C sollten ebenfalls vermieden werden, da der Heatpipeprozess durch das Einfrieren des Wassers nicht starten kann.Die Maximalleistung ist grundsätzlich von der Geometrie und dem Temperaturniveau abhängig.Ein 56x56x3mm großer Heatdiffuser kann beispielsweise schon eine Leistung von 130W bei 70°C übertragen.Produktion:Für individuelle Designs sind neben genauen Berechnungen auch spezielle Gesenke und Formen notwendig, die in der Regel im fünfstelligen Bereich liegen. Eine Adaption bestehender Formen ist nicht möglich.RoHS-KonformZeichnung QHD-46004STEP-Datei QHD-46004mehr als 100 Stück: auf AnfrageHaben Sie Fragen oder benötigen Sie weitere Informationen? Unsere Experten stehen Ihnen gerne persönlich zur Verfügung.Allgemeine Fragen & Verkauf: Katja Hermes +49 (0) 202 - 40 43 22Technische Fragen: Nils Katenbrink +49 (0) 202 - 40 43 49

Heatdiffuser rundAbmessung(mm): 98 Ø x 3 mmMaterial: KupferFeatures für 3D-Heatdiffuser:- Mehr als zehnmal höhere Wärmeleitfähigkeit als massives Kupfer- Homogenisierung der Temperatur auf der gesamten Oberfläche- Aufgrund der speziellen Konstruktion entsteht keine Oberflächenwölbung / kein Aufblähen und somit keine zusätzliche Belastung für die kontaktierten Bauteile.- Temperaturbereich von > 0°C bis 150°C- Ideal zur Kühlung von Hot-Spots3-D Heatdiffuser:Die Heatpipe hat sich seit mehreren Jahren am Markt als Wärmeleiter etabliert. Allerdings leiten Heatpipes die Wärme nur in axialer Richtung und können somit ohne Hilfsmittel wie Wärmekoppelelemente nur punktuell oder eindimensional Wärme leiten. An dieser Stelle setzt der neue 3-D Heatdiffuser von QUICK-OHM an. Er ermöglicht die Wärme in zwei oder drei Dimensionen zu leiten. Funktion Der 3-D Heatdiffuser arbeitet wie eine Heatpipe mit einem zweiphasigen Kreisprozess. Durch das Verdampfen eines Arbeits­mediums, zumeist Wasser, wird Wärme an einer Wärmequelle aufgenommen und an der Wärmesenke durch Kondensation wieder abgegeben. Während eine Heatpipe eine zylindrische Form und einen verhältnis­mäßig kleinen Durchmesser hat, ist ein Wärme­transport nur in axialer Richtung möglich. Heatdiffuser sind jedoch „Flächenheatpipes“, die an jeder beliebigen Stelle Wärme aufnehmen und an den kälteren Bereichen abgeben kann.Einsatzbereich:Aufgrund der mehr als zehnmal besseren Wärmeleitfähigkeit als der reinen Kupfers eignet sich der Heatdiffuser sehr gut zur Wärmeableitung von Hot Spots an benachbarte Bauteile oder an weitere Kühlelemente wie Kühlkörper.Die maximale Einsatztemperatur muss auf 150°C begrenzt werden. Temperaturen unterhalb von 0°C sollten ebenfalls vermieden werden, da der Heatpipeprozess durch das Einfrieren des Wassers nicht starten kann.Die Maximalleistung ist grundsätzlich von der Geometrie und dem Temperaturniveau abhängig.Ein 56x56x3mm großer Heatdiffuser kann beispielsweise schon eine Leistung von 130W bei 70°C übertragen.Produktion:Für individuelle Designs sind neben genauen Berechnungen auch spezielle Gesenke und Formen notwendig, die in der Regel im fünfstelligen Bereich liegen. Eine Adaption bestehender Formen ist nicht möglich.RoHS-KonformZeichnung QHD-46006STEP-Datei QHD-46006mehr als 100 Stück: auf Anfrage Haben Sie Fragen oder benötigen Sie weitere Informationen? Unsere Experten stehen Ihnen gerne persönlich zur Verfügung.Allgemeine Fragen & Verkauf: Katja Hermes +49 (0) 202 - 40 43 22Technische Fragen: Nils Katenbrink +49 (0) 202 - 40 43 49
