Display für Peltier Controller QC-PC-CO-CH1
Produktinformationen "Display für Peltier Controller QC-PC-CO-CH1"
Display QC-PC-D-CH1

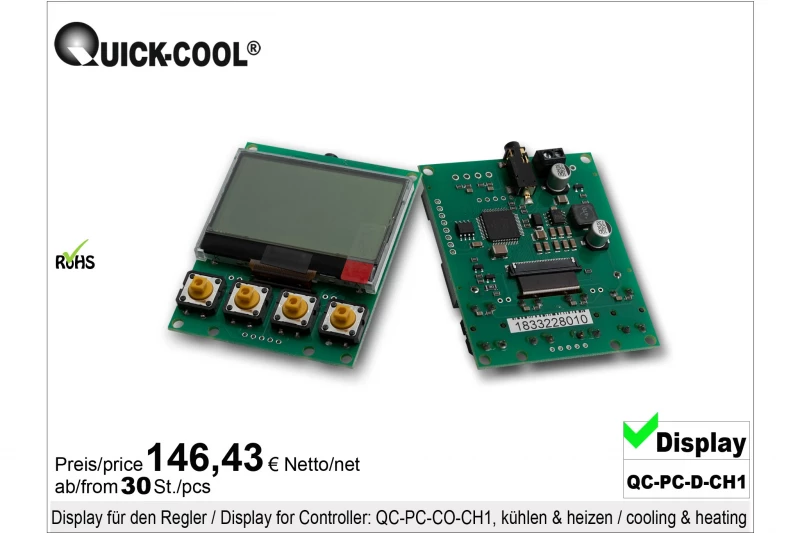

Das Display QC-PC-D-CH1 erweitert die Funktionen des Peltiercontrollers QC-PC-CO-CH1. Es dient sowohl der Parametrierung als auch der Zustandsanzeige des Reglers.
Mit Hilfe dieses Displays können alle relevanten Regelparameter individuell an den jeweiligen Temperieraufbau angepasst und dauerhaft im Reglerspeicher hinterlegt werden. Die aktuelle Temperatur des temperierten Objekts sowie die Solltemperatur lassen sich direkt auf dem Display ablesen.
Über eine intuitiv verständliche Symbolik ist der aktuelle Regelzustand auf einen Blick erkennbar – dargestellt auf der großen, gut ablesbaren Anzeige.
Lieferumfang
- 1× Display QC-PC-D-CH1
- 1× Bedienungsanleitung
- 1× Verbindungsleitung
Technische Daten
- Versorgungsspannung: 12 V DC – 24 V DC (40 mA – 25 mA)
- Displayabmessungen: außen 55 mm × 40 mm, Fenster 47 mm × 27 mm
- Digitaler Ausgang: Open-Collector 10 kΩ
- Maximaler Ausgangsstrom: 10 mA (Signalausgang)
- RoHS-konform
Hinweise
Der digitale Ausgang ist ein reiner Signalausgang in Open-Collector-Bauweise. Der maximale Ausgangsstrom darf 10 mA nicht überschreiten.
Die ausführliche Bedienungsanleitung steht als PDF-Datei zur Verfügung. Für Bestellungen über 30 Stück erstellen wir auf Anfrage ein individuelles Angebot.
Kontakt
Allgemeine Fragen & Verkauf:
Katja Hermes
Tel.: +49 (0) 202 – 40 43 22
Technische Fragen:
Werner Jonigkeit
Tel.: +49 (0) 202 – 40 43 26
Datenblätter
Kunden haben sich auch angesehen
Peltier Temperaturegler | -40°C - 100°C | bis max. 48V/20A
182,61 €*
Peltiercontroller QC-PC-CO-CH1
Der Peltiercontroller QC-PC-CO-CH1 wurde entwickelt, um Peltierelemente präzise anzusteuern. Der Temperaturbereich des Reglers umfasst -40 °C bis +100 °C. Das Gerät steuert das Peltierelement automatisch, sodass es je nach Anforderung heizt oder kühlt. Die Regelparameter sind frei programmierbar.Über die Displayeinheit QC-PC-D-CH1 können aktuelle Regeldaten angezeigt und Parameter direkt programmiert werden. Mit der Software QC-SW-DPC-01 ist zusätzlich das Monitoring und die Parametrierung via PC möglich. Hierfür ist die Verbindung über das Interface QC-USB-RS-0 erforderlich.
Lieferumfang
1× Peltiercontroller QC-PC-CO-CH1
1× Temperatursensor NTC 10 kΩ (β = 3977 K)
1× Potentiometer 10 kΩ
1× Bedienungsanleitung
Technische Daten
Versorgungsspannung: 12–24 V DC / < 45 mA
Separate Treiberspannung: 3–48 V DC
Maximaler Peltierstrom: 20 A
Schnittstelle zum Display: 3,5 mm Stereo-Klinke
Temperaturbereich: -40 °C bis +100 °C
Empfindlichkeit: 0,1 °C
Genauigkeit: ± 1 K
Regelcharakteristik: P-Regler
Getrennt einstellbare Regelparameter: Heiz- und Kühlbereich
Sollwertbegrenzung: maximal / minimal einstellbar
Ausgangsleistung: maximal / minimal einstellbar
Sensorfehlererkennung: Sensorbruch (Anzeige: NP), Kurzschluss (Anzeige: PSC)
RoHS-konform
Hinweise
Die Temperaturvorgabe kann wahlweise über das mitgelieferte Potentiometer oder über einen programmierten Fixwert erfolgen.
Der Peltiercontroller QC-PC-CO-CH1 ist kein Plug-&-Play-Gerät; er muss in eine entsprechende Schaltung integriert werden.
Kontakt
Allgemeine Fragen & Verkauf:
Katja Hermes
Tel.: +49 (0) 202 - 40 43 22
Technische Fragen:
Werner Jonigkeit
Tel.: +49 (0) 202 - 40 43 26
Produktnummer:
QC-PC-CO-CH1
Peltier Regler nur Kühlen | bis max. 24V/10A
173,91 €*
Lieferumfang:1 Peltiercontroller QC-PC-C01C1 Temperatursensor NTC 10KΩ (β=3977K)1 Potentiometer 10KΩ1 Bedienungsanleitung Technische Daten:Abmessung Controller: 65mm x 50mm x 20mmMax. Ausgangsspannung: entsprechend EingangsspannungMax. Ausgangsstrom 10ASensor: NTC 10KTemperaturbereich –20°C bis + 50°Ckeine Stromumkehr (nur kühlen; d. h. die Zieltemperatur liegt unterhalb der Ausgangstemperatur)Stromversorgung: 10 bis 24 Voltbis 5 Ampere keine zusätzliche Kühlung des Controllers erforderlich bei Tu = 40°CSollwertvorgabe über Poti (10 K)Stromversorgung: 10 bis 24 VoltAusgangsspannung für Peltierelemente: max. 11 Volt bei 12 Volt Eingangspannung: max. 22 Volt bei 24 Eingangspannung (nur Peltierelemente einsetzen, die auf die Ausgangsspannung ausgelegt sind oder DC/DC-Wandler zwischenschalten)RoHS-KonformBedienungsanleitungHaben Sie Fragen oder benötigen Sie weitere Informationen? Unsere Experten stehen Ihnen gerne persönlich zur Verfügung.Allgemeine Fragen & Verkauf: Katja Hermes +49 (0) 202 - 40 43 22Technische Fragen: Werner Jonigkeit+49 (0) 202 - 40 43 26
Produktnummer:
QC-PC-C01C
Display für Peltier Controller QC-PC-C01C und QC-PC-C01H-100
82,93 €*
Das Display QC-PC-D-100 wurde entwickelt, um die Verwendung der Kompakt Controller QC-PC-C01C und QC-PC-C01H-100 komfortabeler zu gestalten. Das Display ersetzt keinen Regler, es wird in eine vorhandene Steuerung eingebunden und ermöglicht es, die eingestellte Zieltemperatur, die aktuelle Ist-Temperatur sowie die Betriebsart abzulesen. Bei Erreichen der eingestellten Zieltemperatur wird ein zusätzliches 5VDC Signal (TTL), begleitet von einer LED-Anzeige, geschaltet. Sie erhalten hierüber die Möglichkeit externe Geräte in die Steuerung einzubinden und zu schalten. Das Gerät verfügt über eine Hintergrundbeleuchtung, welche bei beliebigem Tastendruck aktiviert wird und deren Dauer einstellbar ist. Lieferumfang:1 Display1 BedienungsanleitungTechnische Daten:Abmessung Display: 34mm x 19mmAbmessung Platine ca.: 70mm x 50mm x 25mmTemperaturbereich:Kühlen: -20°C - +50°CHeizen: 0°C - +100°CSpannungsversorgung: 10V- 24V RoHS-KonformBedienungsanleitungGehäusezeichnung: Display & Potentiometer-Einbau3D-PDF-Datei: Gehäuse für Display & Potentiometer-EinbauSTL-Datei Gehäusedeckel: Display & Potentiometer-EinbauSTL-Datei Gehäuseboden: Display & Potentiometer-EinbauGehäusezeichnung: Display ohne Potentiometer-Einbau3D-PDF-Datei: Gehäuse für Display ohne Potentiometer-EinbauSTL-Datei Gehäusedeckel: Display ohne Potentiometer-EinbauSTL-Datei Gehäuseboden: Display ohne Potentiometer-EinbauMontagezeichnung: Displayeinbau in Türausschnitt3D-PDF-Datei: Display ohne Potentiometer in EinbaublendeSTL-Datei-Einbaublende-ohne-Potentiometer-AusschnittMontagezeichnung: Display & Potentiometer-Einbau in Türausschnitt3D-PDF-Datei: Display mit Potentiometer in EinbaublendeSTL-Datei-Einbaublende-mit-Potentiometer-Ausschnitt mehr als 30 Stück: auf AnfrageHaben Sie Fragen oder benötigen Sie weitere Informationen? Unsere Experten stehen Ihnen gerne persönlich zur Verfügung.Allgemeine Fragen & Verkauf: Katja Hermes +49 (0) 202 - 40 43 22Technische Fragen: Werner Jonigkeit+49 (0) 202 - 40 43 26
Produktnummer:
QC-PC-D-100
PID-Peltierregler
544,00 €*
PID-Peltierregler QC-PC-PID-01:Der QC-PC-PID-01 dient der Temperaturregelung von Objekten mittels Peltiertechnik. Der Regler erfasst über einen PT1000-Sensor (Lieferumfang) die Temperatur des zu temperierenden Objektes und steuert das Peltierelement mit einer stetig geregelten Gleichspannung an.Die Regelung kann wahlweise auf ein P -, PI -, PD - oder PID - Verhalten eingestellt werden. Die Bedienung und Einstellung des Reglers wir über den integrierten Touchscreen vorgenommen.Die Benutzeroberfläche ist in eine anwenderfreundliche Menüstruktur eingebettet.Der Regler steuert Peltierelemente mit einem stetig geregelten Strom von maximal 8 Ampere an.Lieferumfang:1 Stück Regler QC-PC-PID-011 Stück Sensor QC-PT1000-330-2L1S1 Stück BedienungsanleitungTechnische Daten:Regelbereich: -50°C bis +150°CTemperaturerfassungsbereich: -60°C bis +170°CEmpfindlichkeit: 0,06 KelvinRegelgenauigkeit ± 1 KelvinVersorgungsspannung: 12VDC – 24VDCmaximaler Ausgangsstrom: 8Amaximale Ausgangsspannung: ca. 0,9-mal Versorgungsspannung (10V – 22V)Messzyklus: ca. 3 Messungen / SekundeSensortyp: PT1000Zusätzliches Ausgangssignal: 0 – 10VDC / max. 80mA„Open-Collector“ Ausgang: Imax 100mA / Emitter auf MasseRoHS-KonformBedienungsanleitung Excel-Datei: Parameter ermitteln nach Ziegler-Nicholzmehr als 5 Stück: auf AnfrageHaben Sie Fragen oder benötigen Sie weitere Informationen? Unsere Experten stehen Ihnen gerne persönlich zur Verfügung.Allgemeine Fragen & Verkauf: Katja Hermes +49 (0) 202 - 40 43 22Technische Fragen: Werner Jonigkeit +49 (0) 202 - 40 43 26
Produktnummer:
QC-PC-PID-01
High Performance Heat Pipe Kühlkörper mit 1 Axiallüfter 50x50x20mm | Rth 0,275 K/W
66,74 €*
Sehr dynamische Anpassung an Leistungsänderungen (<60s) durch geringe thermische KapazitätThermischer Widerstand ca. 0,275 K/W LageunabhängigArtikelnummer: QC-KK-QO-02Kühlkörpermaterial Alu vernickeltWärmeaustauschfläche plan überfräst für optimalen WärmeübergangLüfter 50x50x20mm, 24V DC, 700mA, 42m³/hWärmequellengröße bis 55x55mmOptional zweite Wärmequelle ankoppelbarHeat Pipe Kupfer vernickeltArbeitsmedium WasserUmgebungstemperatur ab -40 bis 70°CGewicht: 0,23 kgRoHS-Konform Datenblatt & Zeichnung Video: High Performance Kühlkörper 3D-PDF-Datei zum Downloiad STEP-Dateien zum Dowloadmehr als 30 Stück: auf AnfrageHaben Sie Fragen oder benötigen Sie weitere Informationen? Unsere Experten stehen Ihnen gerne persönlich zur Verfügung.Allgemeine Fragen & Verkauf: Katja Hermes +49 (0) 202 - 40 43 22Technische Fragen: Nils Katenbrink +49 (0) 202 - 40 43 49
Produktnummer:
QC-KK-QO-02
Kunden kauften auch
Peltier Temperaturegler | -40°C - 100°C | bis max. 48V/20A
182,61 €*
Peltiercontroller QC-PC-CO-CH1
Der Peltiercontroller QC-PC-CO-CH1 wurde entwickelt, um Peltierelemente präzise anzusteuern. Der Temperaturbereich des Reglers umfasst -40 °C bis +100 °C. Das Gerät steuert das Peltierelement automatisch, sodass es je nach Anforderung heizt oder kühlt. Die Regelparameter sind frei programmierbar.Über die Displayeinheit QC-PC-D-CH1 können aktuelle Regeldaten angezeigt und Parameter direkt programmiert werden. Mit der Software QC-SW-DPC-01 ist zusätzlich das Monitoring und die Parametrierung via PC möglich. Hierfür ist die Verbindung über das Interface QC-USB-RS-0 erforderlich.
Lieferumfang
1× Peltiercontroller QC-PC-CO-CH1
1× Temperatursensor NTC 10 kΩ (β = 3977 K)
1× Potentiometer 10 kΩ
1× Bedienungsanleitung
Technische Daten
Versorgungsspannung: 12–24 V DC / < 45 mA
Separate Treiberspannung: 3–48 V DC
Maximaler Peltierstrom: 20 A
Schnittstelle zum Display: 3,5 mm Stereo-Klinke
Temperaturbereich: -40 °C bis +100 °C
Empfindlichkeit: 0,1 °C
Genauigkeit: ± 1 K
Regelcharakteristik: P-Regler
Getrennt einstellbare Regelparameter: Heiz- und Kühlbereich
Sollwertbegrenzung: maximal / minimal einstellbar
Ausgangsleistung: maximal / minimal einstellbar
Sensorfehlererkennung: Sensorbruch (Anzeige: NP), Kurzschluss (Anzeige: PSC)
RoHS-konform
Hinweise
Die Temperaturvorgabe kann wahlweise über das mitgelieferte Potentiometer oder über einen programmierten Fixwert erfolgen.
Der Peltiercontroller QC-PC-CO-CH1 ist kein Plug-&-Play-Gerät; er muss in eine entsprechende Schaltung integriert werden.
Kontakt
Allgemeine Fragen & Verkauf:
Katja Hermes
Tel.: +49 (0) 202 - 40 43 22
Technische Fragen:
Werner Jonigkeit
Tel.: +49 (0) 202 - 40 43 26
Produktnummer:
QC-PC-CO-CH1
Peltier Element | Qcmax 338,8W | dT 62K | 50x54x3,3mm | zyklenfest
Ab
48,28 €*
ca. 800.000 Zyklen, Tmax = 200°CTechnische Daten:Gleichstrom durch das Modul bei ∆Tmax: Imax (A)= 24,5An das Modul angelegte Spannung bei ∆Tmax: Umax (V)= 25,6Kühlkapazität auf der kalten Modulseite bei ∆Tmax=0°C: Qcmax(W)= 338,8Temperaturdifferenz zwischen der kalten und der warmen Seite des Moduls, wenn die Kühlleistung auf der kalten Seite Null ist: ΔTmax(K)= 62Abmessungen Länge X Breite warme Seite: 50x54 mmAbmessungen Länge X Breite kalte Seite: 50x50 mmAbmessung Höhe/-dicke: 3,3 ± 0,2 mmRoHS-KonformHergestellt in RusslandDatenblatt KühlbetriebDatenblatt GeneratorbetriebAlternativliste für Peltiere-Modulemehr als 100 St. auf AnfrageAlle Peltier-Elemente liegen bei uns versandfertig im Lager bereit und können umgehend geliefert werden. Die Lieferzeit für solch einen Artikel beträgt innerhalb Deutschland 1-3 Werktage. In seltenen Fällen können einzelne Artikel kurzfristig vergriffen sein. In diesem Fall werden Sie umgehend von unseren Mitarbeitern informiert.Peltierelemente können direkt bei uns mit PCM Wärmeleitpaste bedruckt werden. Nähere Informationen auf unser PCM-Infoseite.Die zuzuführende elektrische Leistung eines Peltier-Elementes steigt mit zunehmender Kühlleistung überproportional. Deshalb kann es von Vorteil sein, ein maximal angesteuertes Element durch mehrere teilausgelastete Elemente zu ersetzen. Hierdurch sinkt der Gesamtenergieaufwand und der Anspruch an den nachgeschalteten Kühlkörper.Haben Sie Fragen oder benötigen Sie weitere Informationen? Unsere Experten stehen Ihnen gerne persönlich zur Verfügung.Allgemeine Fragen & Verkauf: Katja Hermes +49 (0) 202 - 40 43 22Technische Fragen: Werner Jonigkeit +49 (0) 202 - 40 43 26 Soweit nicht einzeln dargestellt sind auch folgende Versionen möglich: Peltier-Elemente Standard - China (ca. 20.000 Zyklen, Tmax = 100°C) Versiegelung: A = ohne (Lagerware) AS = Silikon (Lagerware) AX = Epoxy (auf Anfrage) Peltier-Elemente Premium - Vietnam (ca. 800.000 Zyklen, Tmax = 200°C) Versiegelung: M = ohne (Lagerware) MS = Silikon (Lagerware) MX = Epoxy (auf Anfrage) Peltier-Elemente Premium - China (ca. 800.000 Zyklen, Tmax = 200°C) Versiegelung: CM = ohne (Lagerware) CMS = Silikon (Lagerware) CMX = Epoxy (auf Anfrage) Peltier-Elemente Superior - Vietnam (ca. 2.000.000 Zyklen, Tmax = 200°C) Versiegelung: MM = ohne (auf Anfrage) MMS = Silikon (auf Anfrage) MMX = Epoxy (auf Anfrage)
Produktnummer:
QC-241-1.6-28.0M
Peltier Element | Qcmax 13,5W | dT 71K | 20x20x3,8mm | zyklenfest | Silikonversiegelt
23,79 €*
ca. 800.000 Zyklen, Tmax = 200°CTechnische Daten:Gleichstrom durch das Modul bei ∆Tmax: Imax (A)= 6,5An das Modul angelegte Spannung bei ∆Tmax: Umax (V)= 3,5Kühlkapazität auf der kalten Modulseite bei ∆Tmax=0°C: Qcmax(W)= 13,5Temperaturdifferenz zwischen der kalten und der warmen Seite des Moduls, wenn die Kühlleistung auf der kalten Seite Null ist: ΔTmax(K)= 71Abmessungen Länge X Breite warme Seite: 20x20 mmAbmessungen Länge X Breite kalte Seite: 20x20 mmAbmessung Höhe/-dicke: 3,8 ± 0,2 mmRoHS-KonformHergestellt in RusslandDatenblatt KühlbetriebDatenblatt GeneratorbetriebAlternativliste für Peltiere-Modulemehr als 100 St. auf AnfrageAlle Peltier-Elemente liegen bei uns versandfertig im Lager bereit und können umgehend geliefert werden. Die Lieferzeit für solch einen Artikel beträgt innerhalb Deutschland 1-3 Werktage. In seltenen Fällen können einzelne Artikel kurzfristig vergriffen sein. In diesem Fall werden Sie umgehend von unseren Mitarbeitern informiert.Peltierelemente können direkt bei uns mit PCM Wärmeleitpaste bedruckt werden. Nähere Informationen auf unser PCM-Infoseite.Die zuzuführende elektrische Leistung eines Peltier-Elementes steigt mit zunehmender Kühlleistung überproportional. Deshalb kann es von Vorteil sein, ein maximal angesteuertes Element durch mehrere teilausgelastete Elemente zu ersetzen. Hierdurch sinkt der Gesamtenergieaufwand und der Anspruch an den nachgeschalteten Kühlkörper.Haben Sie Fragen oder benötigen Sie weitere Informationen? Unsere Experten stehen Ihnen gerne persönlich zur Verfügung.Allgemeine Fragen & Verkauf: Katja Hermes +49 (0) 202 - 40 43 22Technische Fragen: Werner Jonigkeit +49 (0) 202 - 40 43 26 Soweit nicht einzeln dargestellt sind auch folgende Versionen möglich: Peltier-Elemente Standard - China (ca. 20.000 Zyklen, Tmax = 100°C) Versiegelung: A = ohne (Lagerware) AS = Silikon (Lagerware) AX = Epoxy (auf Anfrage) Peltier-Elemente Premium - Vietnam (ca. 800.000 Zyklen, Tmax = 200°C) Versiegelung: M = ohne (Lagerware) MS = Silikon (Lagerware) MX = Epoxy (auf Anfrage) Peltier-Elemente Premium - China (ca. 800.000 Zyklen, Tmax = 200°C) Versiegelung: CM = ohne (Lagerware) CMS = Silikon (Lagerware) CMX = Epoxy (auf Anfrage) Peltier-Elemente Superior - Vietnam (ca. 2.000.000 Zyklen, Tmax = 200°C) Versiegelung: MM = ohne (auf Anfrage) MMS = Silikon (auf Anfrage) MMX = Epoxy (auf Anfrage)
Produktnummer:
QC-31-1.4-6.0MS
High Performance Heat Pipe Kühlkörper mit 1 Axiallüfter 50x50x20mm | Rth 0,275 K/W
66,74 €*
Sehr dynamische Anpassung an Leistungsänderungen (<60s) durch geringe thermische KapazitätThermischer Widerstand ca. 0,275 K/W LageunabhängigArtikelnummer: QC-KK-QO-02Kühlkörpermaterial Alu vernickeltWärmeaustauschfläche plan überfräst für optimalen WärmeübergangLüfter 50x50x20mm, 24V DC, 700mA, 42m³/hWärmequellengröße bis 55x55mmOptional zweite Wärmequelle ankoppelbarHeat Pipe Kupfer vernickeltArbeitsmedium WasserUmgebungstemperatur ab -40 bis 70°CGewicht: 0,23 kgRoHS-Konform Datenblatt & Zeichnung Video: High Performance Kühlkörper 3D-PDF-Datei zum Downloiad STEP-Dateien zum Dowloadmehr als 30 Stück: auf AnfrageHaben Sie Fragen oder benötigen Sie weitere Informationen? Unsere Experten stehen Ihnen gerne persönlich zur Verfügung.Allgemeine Fragen & Verkauf: Katja Hermes +49 (0) 202 - 40 43 22Technische Fragen: Nils Katenbrink +49 (0) 202 - 40 43 49
Produktnummer:
QC-KK-QO-02
